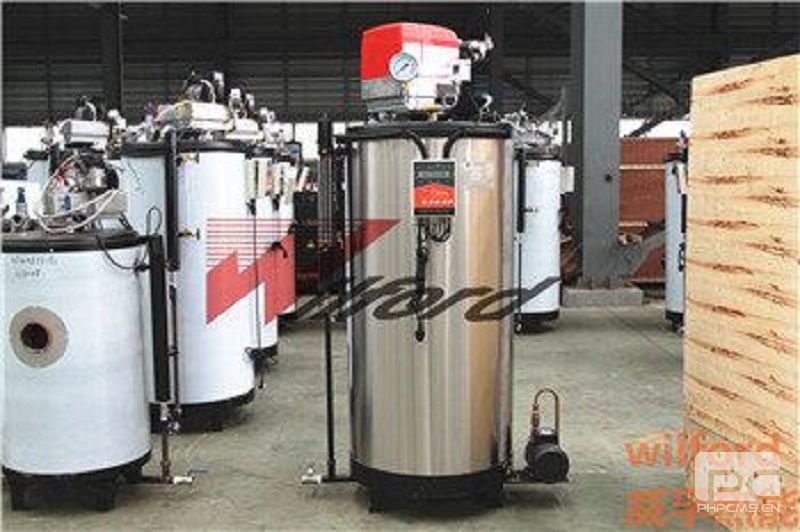

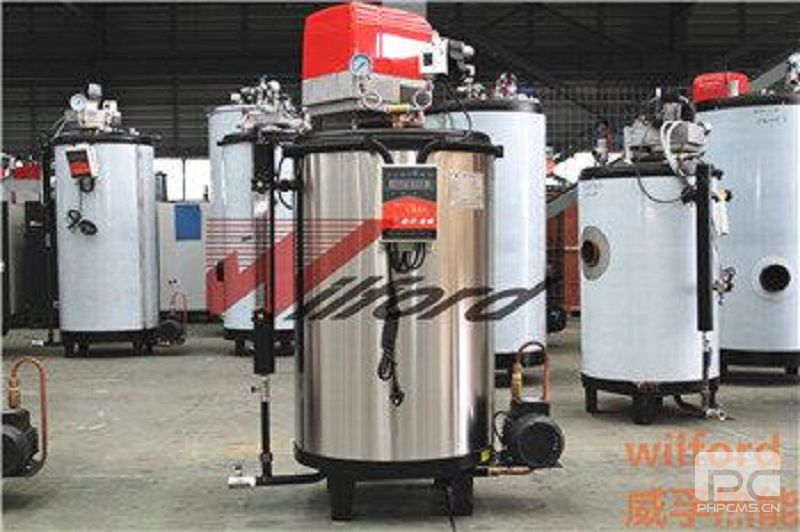

免監檢燃油（氣）蒸汽發生器

產品分類：免監檢燃氣蒸汽發生器
產品型號：LSS
產品規格：0.05-0.7-Y.Q

產品簡介：該產品按照《小型和常壓熱水鍋爐安全監察規定》和參照TSG G0001《鍋爐安全技術監察規程》和TSG G0002《鍋爐節能技術監督管理規程》以及

立即詢盤馬上聯系

產品描述/參數
工藝流程/介紹

產品說明 /instructions

該產品按照《小型和常壓熱水鍋爐安全監察規定》和參照TSG G0001《鍋爐安全技術監察規程》和TSG G0002《鍋爐節能技術監督管理規程》以及JB/T10094《工業鍋爐通用技術條件》設計開發的小型蒸汽鍋爐，額定蒸汽壓力0.7MPa，額定蒸發量為50 Kg/h；設計正常水位水容積29L。按《特種設備安全監察條例》第九十九條對鍋爐的定義，本鍋爐容積小于其規定的30L容積的要求，不屬于《鍋爐壓力容器制造監督管理辦法》規定的產品安全性能強制監督檢驗的范疇。

1.鍋爐水量小，冷爐啟動快，可在短時間內實現溫度和壓力上升。
2.內置多種蒸汽和水分離技術，優質蒸汽。
3.具有多級鏈條保護，適用于水位，蒸汽壓力，過熱，安全可靠。
4.一體式撬塊設計，集中供汽，可實現單臺獨立控制或集中統一控制，免安裝設計。

產品參數 /parameter

型號			LSS0.05-0.7-Y.Q	LSS0.1-0.7-Y.Q	LSS0.125-0.7-Y.Q	LSS0.2-0.7-Y.Q	LSS0.25-0.7-Y.Q	LSS0.3-0.7-Y.Q	LSS0.5-0.7-Y.Q
項目		單位	LSS0.05-0.7-Y.Q	LSS0.1-0.7-Y.Q	LSS0.125-0.7-Y.Q	LSS0.2-0.7-Y.Q	LSS0.25-0.7-Y.Q	LSS0.3-0.7-Y.Q	LSS0.5-0.7-Y.Q
額定蒸發量		Kg/h	50	100	125	200	250	300	500
額定工作壓力		MPa	0.7	0.7	0.7	0.7	0.7	0.8	0.7
飽和蒸氣溫度		℃	170	170	170	170	170	175	170
燃料耗量	輕柴油	kg/h	3.5	6.8	8.5	14	16	20	33
	天然氣	Nm³/h	3.5	7	8.75	14.5	19	22	36.5
	液化氣	Nm³/h	1.5	3	3.8	11.4	7.5	17.3	28.7
	城市煤氣	Nm³/h	8.5	18	22.5	34	43	52	88
水容積		L	29	49.3	49.6	49.5	49.5	49.5	49.6
a主汽閥口徑		DN	15	25	25	32	32	32	50
b安全閥口徑		DN	20	20	20	25	25	25	40
c進水口徑		DN	15	15	15	15	15	15	15
d排污閥口徑		DN	20	20	20	25	25	25	25
煙囪口徑		DN	80	125	125	150	150	150	250
外形尺寸	L	mm	820	880	900	1400	1500	1500	1800
	W	mm	890	1100	1150	1000	1100	1200	1300
	H	mm	1600	1800	1900	1000	2200	2200	2350
重量		kg	180	220	240	850	1150	1200	1680
